Angebot vertikaler Sonnenuhren und Ausführungsmöglichkeiten
Auf dieser Seite stellen wir unsere Ausführungspakete für vertikale Sonnenuhren sowie unsere Ingenieurleistungen vor, von klassischen und modernen Ausführungen bis zur Zifferblattberechnung und zur technischen Projektgrundlage.
Paket A – Klassische Ausführung
Grundplatte besteht aus Aluminiumblech. Die Form ist rechteckig, die Abmessungen sind frei wählbar.
Stundenmarkierungen werden als separate Elemente aus Aluminiumblech gefertigt. Sie sind in klassischer flacher Form ausgeführt und auf die Grundplatte genietet.
Zifferblatt besteht aus Aluminiumblech. Die Zahlen werden separat gefertigt und zusammen mit den Stundenmarkierungen auf die Grundplatte genietet. Es können römische oder arabische Ziffern verwendet werden.
Schattenstab besteht aus Edelstahl. Die Grundausführung des Schattenstabs ist ein Kugelgelenk, in das eine Gewindestange M10 eingeschraubt ist.
Beschichtung erfolgt mit einem Lackspray für Metall beziehungsweise Aluminium, die Farbtöne sind frei wählbar.

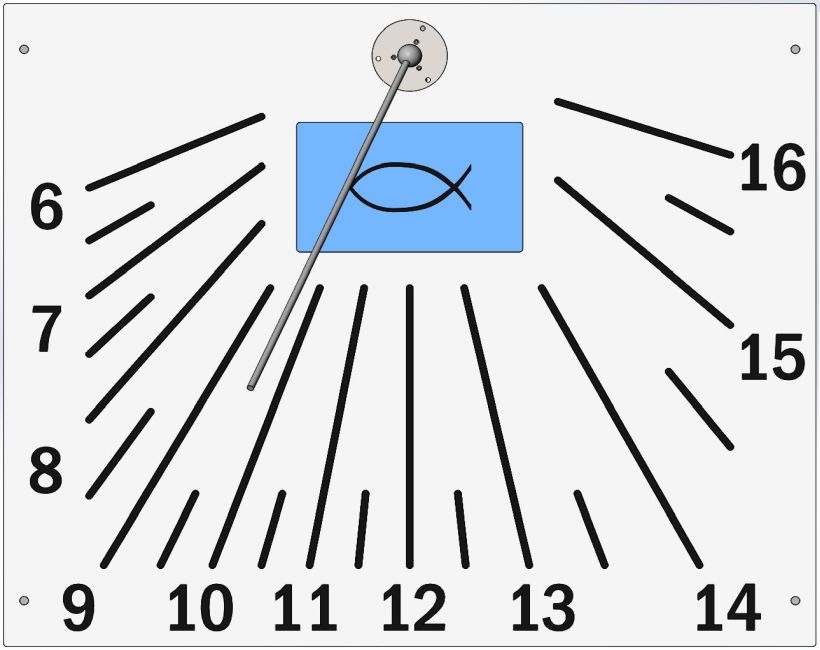

Paket B – Moderne Ausführung
Paket B ist für eine moderne Ausführung vorgesehen, bei der alle sichtbaren Elemente der Sonnenuhr per Laserschnitt gefertigt und so zusammengesetzt werden, dass die Vorderfläche des Zifferblatts eben und glatt ist.
Grundplatte besteht aus Aluminiumblech. Die Form ist frei wählbar und wird per Laserschnitt gefertigt, die Abmessungen sind ebenfalls frei wählbar.
Stundenmarkierungen werden per Laserschnitt aus Blech gefertigt. Die einzelnen Elemente werden nach der Fertigung separat lackiert und anschließend in die Grundplatte eingeklebt.
Zifferblatt ist vollständig auf lasergeschnittenen Elementen aufgebaut. Zahlen und andere grafische Elemente werden einzeln gefertigt, lackiert und anschließend in die vorbereiteten Ausschnitte der Grundplatte eingeklebt. Dadurch entsteht eine einheitliche, ebene und glatte Vorderfläche der Sonnenuhr.
Schattenstab besteht aus Edelstahl. Die Grundausführung des Schattenstabs ist ein Kugelgelenk, in das eine Gewindestange M10 eingeschraubt ist.
Beschichtung erfolgt durch Pulverbeschichtung oder Lackierung, die Farbtöne sind frei wählbar.

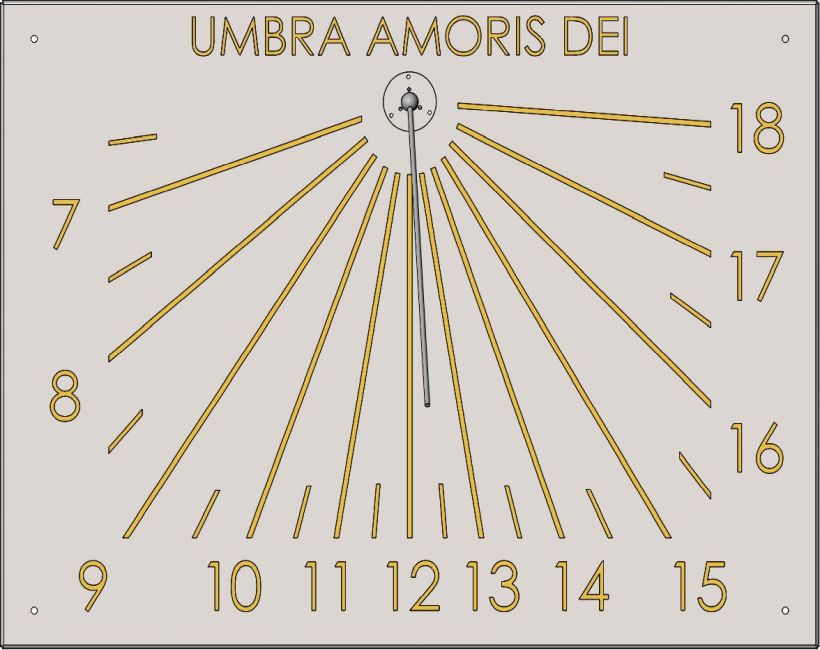

Paket C – Alternative Ausführung
Paket C ist für Ausführungen aus alternativen Materialien vorgesehen, bei denen sowohl eine klassische genietete Ausführung als auch eine moderne lasergeschnittene und eingeklebte Ausführung möglich ist.
Grundplatte kann aus Kupfer, Messing, Bronze oder Edelstahl gefertigt werden.
Stundenmarkierungen können entweder als separate, genietete Elemente oder als lasergeschnittene und eingeklebte Elemente ausgeführt werden, abhängig vom gewählten Material und von der gewählten Gestaltung.
Zifferblatt kann als klassisches mehrschichtiges Zifferblatt mit genieteten Elementen oder als moderne flache Ausführung mit lasergeschnittenen und eingeklebten Elementen hergestellt werden. Verwendet werden können Kupfer, Messing, Bronze oder Edelstahl.
Schattenstab kann aus Kupfer, Messing, Bronze oder Edelstahl gefertigt werden. Die Grundausführung des Schattenstabs ist ein Kugelgelenk, in das eine Gewindestange M10 eingeschraubt ist.
Oberflächenbehandlung hängt vom gewählten Material und von der gewählten Ausführungsart ab. Bei Bedarf ist auch eine Emaillierung möglich.
Paket D – Ingenieurtechnische Gestaltung
Paket D ist für Auftraggeber vorgesehen, die die Sonnenuhr selbst oder bei einem ausgewählten Ausführenden herstellen lassen möchten, jedoch fachliche Unterstützung bei der technischen und gestalterischen Ausarbeitung des Projekts benötigen.
Leistungsumfang umfasst die Entwicklung des Entwurfskonzepts der Sonnenuhr, die Abstimmung der Proportionen des Zifferblatts, die Anordnung der Zahlen, Stundenmarkierungen und anderer grafischer Elemente sowie die Vorbereitung der technischen Grundlage für die weitere Fertigung. Um eine korrekte Berechnung des Zifferblatts sicherzustellen, unterstützen wir den Auftraggeber auch bei der genauen Bestimmung des Wandazimuts beziehungsweise stellen ihm klare Hinweise für dessen richtige Vermessung zur Verfügung.
Ergebnis ist eine abgestimmte technische und visuelle Lösung, die unmittelbar als Grundlage für die Fertigung der Sonnenuhr verwendet werden kann.
Paket E – Berechnung des Zifferblatts
Paket E ist für Auftraggeber vorgesehen, die ausschließlich eine fachgerechte mathematische Berechnung einer vertikalen Sonnenuhr benötigen, ohne Gestaltung und ohne Fertigung.
Leistungsumfang umfasst die Berechnung der Stundenwinkel, der grundlegenden geometrischen Daten des Zifferblatts sowie weiterer wesentlicher Parameter, die für die korrekte Ausführung der Sonnenuhr an der gewählten Wand erforderlich sind.
Ergebnis ist eine präzise technische Grundlage für die eigenständige Gestaltung, Fertigung oder Weiterentwicklung des Projekts.
Faktoren, die die Genauigkeit einer gefertigten vertikalen Sonnenuhr beeinflussen
Die Genauigkeit einer vertikalen Sonnenuhr hängt nicht nur von einem einzelnen Arbeitsschritt ab, sondern vom gesamten Ablauf, von der ersten Messung der Wand bis zur endgültigen Montage am Objekt. Deshalb achten wir in allen Phasen besonders auf jene Punkte, die die geometrische Richtigkeit des Zifferblatts und die präzise Lage des Schattenstabs beeinflussen.
Einer der wichtigsten Faktoren ist die genaue Messung des Wandazimuts. Schon eine kleine Abweichung bei der Bestimmung der Wandorientierung kann sich später im Verlauf der Stundenlinien bemerkbar machen. Deshalb führen wir die Messung sorgfältig und zuverlässig aus. Der Fehler bleibt dabei in der Regel kleiner als 0,5°.
Ein sehr wichtiger Teil der Genauigkeit ist auch die Berechnung der Zifferblattwinkel. Das Rechenmodell ist numerisch sehr präzise, sodass der Fehler der eigentlichen Berechnung in der Praxis im Vergleich zu anderen möglichen Abweichungsquellen, etwa bei der Azimutmessung, der Fertigung oder der Montage, vernachlässigbar ist.
Das Endergebnis wird außerdem von der mechanischen Fertigung beeinflusst. Dabei ist es wichtig, dass die einzelnen Elemente präzise gefertigt beziehungsweise geschnitten werden und dem Plan entsprechen.
Besondere Aufmerksamkeit widmen wir auch der Positionierung des Schattenstabs, da er korrekt zur Erdachse ausgerichtet sein muss. Auch hier ist das Ziel, dass ein möglicher Fehler kleiner als 0,5° bleibt, denn gerade die Lage des Schattenstabs ist für die richtige Richtung des Schattens entscheidend.
Wichtig ist außerdem die Genauigkeit der Montage der Grundplatte an der vertikalen Wand. Wenn die Platte nicht korrekt montiert ist oder nicht exakt vertikal und horizontal ausgerichtet ist, kann dies die Gesamtwirkung und Funktionsfähigkeit der Sonnenuhr beeinflussen. Deshalb schenken wir auch diesem Arbeitsschritt besondere Aufmerksamkeit.
Der Gesamtfehler der gefertigten Sonnenuhr ist in der Praxis gering und deutlich kleiner als die natürliche Zeitabweichung einer Sonnenuhr, die im Jahresverlauf ungefähr ±16 Minuten erreichen kann. Mehr darüber erfahren Sie auf der Registerkarte Genauigkeit.
Auf der Registerkarte Beispiele können Sie sich einige bereits realisierte Projekte ansehen.
Paket A ist für die klassische, mehrschichtige Ausführung einer vertikalen Sonnenuhr aus Aluminiumblech vorgesehen, bei der die einzelnen Elemente des Zifferblatts auf die Grundplatte genietet werden.
